MT Aluminio 15Kv
Categoría
MT Aluminio 15Kv
- Calibre (AWG): 500 KCMIL
- Número total de hilos: 37
- Sección del conductor: 253 mm²
- Diámetro del conductor: 18,74 mm
- Diámetro exterior nominal: 34,27 mm
- Peso aproximado: 1474,99 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,116 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,149 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 370 A
- Ampacidad nominal al aire 40°C.: 535 A
- Capacitancia Nominal: 353,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,135 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,118 Ohm/km
- Tensión de Halado Máximo del Conductor: 13 kN
- Diámetro mínimo de Curvatura: 412 mm
Descripción General

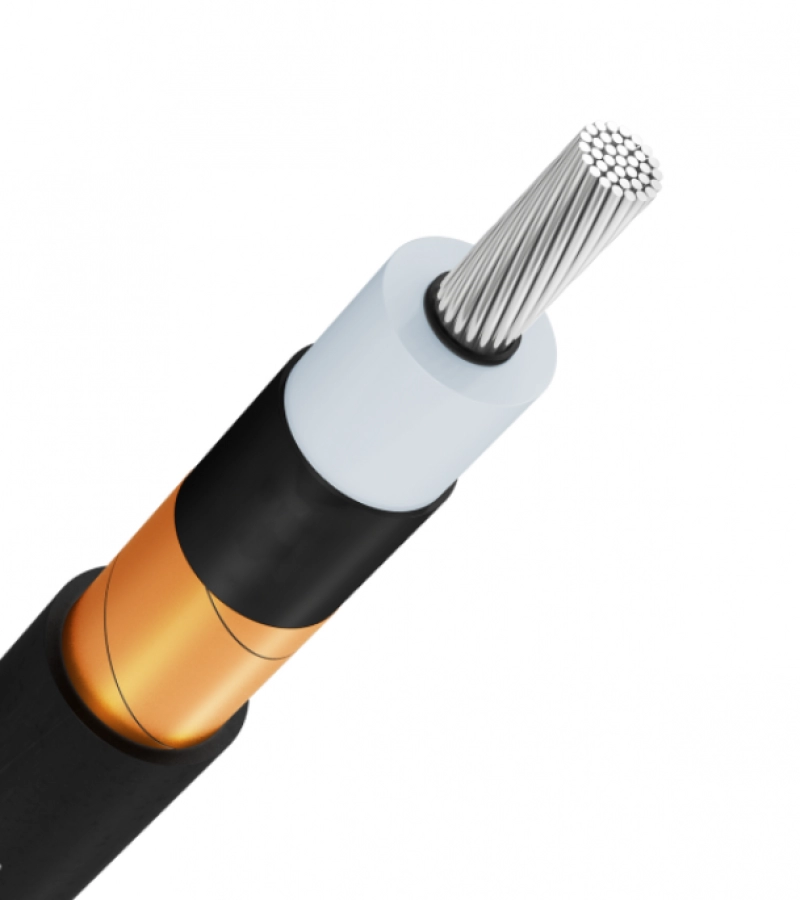

Este cable está diseñado para sistemas eléctricos de media tensión con una tensión nominal de hasta 15 kV. Cuenta con un conductor de aluminio trenzado en calibre 500 kcmil, que ofrece una excelente conductividad eléctrica con una significativa reducción de peso frente al cobre, optimizando el costo y la facilidad de instalación.
El aislamiento en polietileno reticulado (XLPE) permite una operación continua a 90°C, brindando alta resistencia térmica, mecánica y excelente estabilidad eléctrica. Su pantalla metálica de cobre al 100% asegura el control del campo eléctrico, minimizando los riesgos de descarga parcial y mejorando la seguridad del sistema. La cubierta exterior de PVC proporciona una barrera eficaz contra la humedad, la abrasión, productos químicos moderados y condiciones ambientales adversas.
Gracias a estas características, este cable está especialmente indicado para instalaciones exigentes en redes subterráneas, industriales y comerciales, donde se requiere durabilidad, confiabilidad y eficiencia energética.
Normas de Fabricación Aplicables
Este producto se fabrica bajo los estándares establecidos por NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, cumpliendo con los requisitos nacionales e internacionales en cuanto a seguridad eléctrica, desempeño y calidad de materiales.
Usos y Aplicaciones
El cable es utilizado en redes de distribución de media tensión, alimentación de subestaciones, transformadores, motores de gran capacidad y sistemas eléctricos de edificios de alta demanda energética como hospitales, aeropuertos, centros comerciales e instalaciones industriales. También es ideal para proyectos de infraestructura civil y energética, donde se requiere una alta capacidad de conducción con materiales livianos y resistentes.
Su diseño permite su instalación en ductos, bandejas o directamente enterrado, garantizando una operación estable aún en ambientes húmedos, agresivos o con exposición mecánica moderada. La flexibilidad del aluminio trenzado facilita la manipulación en campo, lo que reduce tiempos y costos de instalación.
Características Técnicas
El cable tiene una tensión nominal de 15 kV y cuenta con un conductor de aluminio trenzado clase B de 500 kcmil. El aislamiento está fabricado en XLPE para una temperatura de operación continua de 90°C. Posee una pantalla de cobre al 100% para control del campo eléctrico y una cubierta exterior de PVC resistente a la intemperie, a la abrasión y a agentes químicos moderados. Su frecuencia de operación nominal es de 60 Hz y su diseño lo hace apto tanto para instalaciones en interiores como en exteriores.
