MT Aluminio 15Kv
Categoría
MT Aluminio 15Kv
- Calibre (AWG): 350 KCMIL
- Número total de hilos: 37
- Sección del conductor: 177 mm²
- Diámetro del conductor: 15,68 mm
- Diámetro exterior nominal: 31,21 mm
- Peso aproximado: 1178,27 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,165 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,213 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 305 A
- Ampacidad nominal al aire 40°C.: 430 A
- Capacitancia Nominal: 308,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,141 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,124 Ohm/km
- Tensión de Halado Máximo del Conductor: 9 kN
- Diámetro mínimo de Curvatura: 375 mm

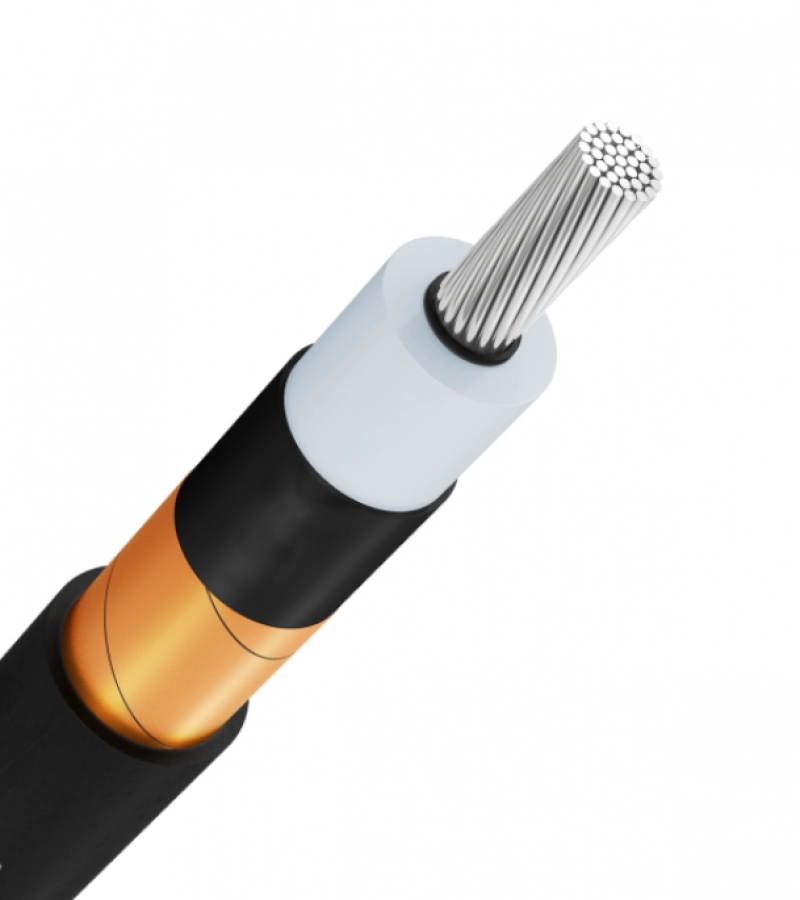

Descripción General
Este cable de media tensión está diseñado para operar en sistemas eléctricos de hasta 15 kV. Su conductor de aluminio trenzado en calibre 350 kcmil proporciona una solución eficiente, confiable y de menor peso en comparación con cables de cobre, sin comprometer la capacidad de conducción eléctrica. El aislamiento en polietileno reticulado (XLPE) permite una operación continua a 90°C, con alta resistencia térmica, mecánica, química y excelentes propiedades dieléctricas.
El cable cuenta con una pantalla de cobre al 100%, lo que proporciona un control efectivo del campo eléctrico y mejora la seguridad en la operación. La cubierta exterior está fabricada en PVC, material resistente a la abrasión, la humedad, agentes químicos moderados y condiciones ambientales agresivas. Gracias a estas características, el cable está diseñado para una larga vida útil en instalaciones exigentes y ambientes hostiles.
Normas de Fabricación Aplicables
Este producto cumple con los requisitos técnicos de las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, asegurando calidad, desempeño eléctrico, seguridad y durabilidad según estándares nacionales e internacionales.
Usos y Aplicaciones
El cable es ideal para redes de distribución subterránea de media tensión, alimentación de subestaciones, transformadores, bancos de capacitores y tableros de distribución. También se emplea en instalaciones eléctricas de grandes edificaciones, como centros comerciales, hospitales, plantas industriales, complejos corporativos y proyectos de infraestructura civil.
Puede instalarse en ductos, bandejas o directamente enterrado, gracias a su resistencia mecánica y ambiental. Su conductor de aluminio permite reducir el peso total del sistema, facilitando el manejo en campo y reduciendo los costos generales del proyecto sin comprometer la eficiencia del sistema eléctrico.
Características Técnicas
Este cable tiene una tensión nominal de 15 kV. Está compuesto por un conductor de aluminio trenzado clase B, con una sección nominal de 350 kcmil. El aislamiento de XLPE está diseñado para una temperatura máxima de operación continua de 90°C. Cuenta con pantalla de cobre al 100% y una cubierta exterior en PVC resistente a la intemperie, la abrasión y sustancias químicas moderadas. Opera a una frecuencia nominal de 60 Hz y está diseñado para uso en instalaciones subterráneas o en canalización industrial.
