MT Aluminio 15Kv
Categoría
MT Aluminio 15Kv
- Calibre (AWG): 4/0 AWG
- Número total de hilos: 19
- Sección del conductor: 107 mm²
- Diámetro del conductor: 12,1 mm
- Diámetro exterior nominal: 27,6 mm
- Peso aproximado: 882,9 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,274 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,351 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 230 A
- Ampacidad nominal al aire 40°C.: 310 A
- Capacitancia Nominal: 254,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,153 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,136 Ohm/km
- Tensión de Halado Máximo del Conductor: 6 kN
- Diámetro mínimo de Curvatura: 332 mm
Descripción General

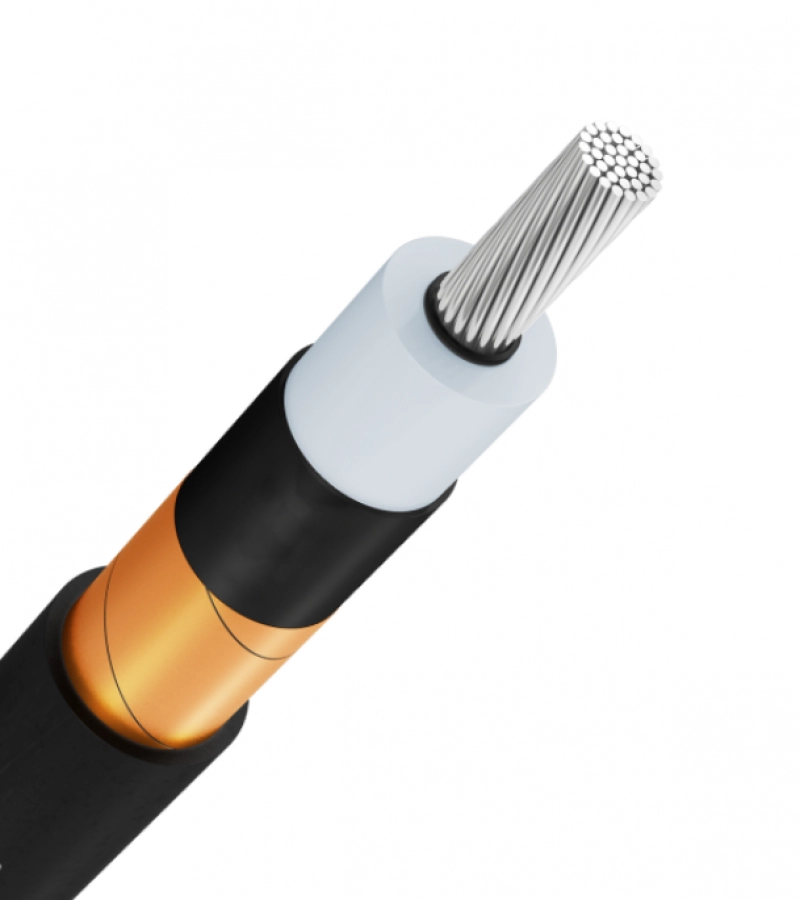

Este cable está diseñado para sistemas eléctricos de media tensión con una tensión nominal de hasta 15 kV. Está construido con un conductor de aluminio trenzado clase B en calibre 4/0 AWG, que proporciona una excelente conductividad eléctrica con un peso reducido en comparación con los cables de cobre, favoreciendo la eficiencia en la instalación y el transporte.
El aislamiento en polietileno reticulado (XLPE) permite una temperatura de operación continua de 90°C, ofreciendo una alta resistencia térmica, mecánica, química y excelentes propiedades dieléctricas. Incorpora una pantalla metálica de cobre al 100%, que mejora el control del campo eléctrico y refuerza la seguridad operativa del sistema.
La cubierta exterior de PVC le proporciona una protección efectiva contra la abrasión, la humedad, los agentes químicos moderados y las condiciones ambientales adversas. Su diseño compacto y flexible lo hace adecuado para proyectos donde se requiere confiabilidad y larga vida útil.
Normas de Fabricación Aplicables
Este cable ha sido fabricado conforme a los estándares establecidos por las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, lo que garantiza su calidad, seguridad y desempeño de acuerdo con lineamientos nacionales e internacionales.
Usos y Aplicaciones
Este cable es ideal para redes de distribución subterránea de media tensión, alimentación de transformadores, subestaciones, motores eléctricos, tableros de distribución y sistemas de respaldo. También se utiliza en instalaciones eléctricas de alta demanda energética como hospitales, centros comerciales, edificios corporativos, industrias y obras civiles.
Gracias a su construcción robusta y aislamiento en XLPE, puede ser instalado en ductos, bandejas o directamente enterrado, soportando sin inconvenientes condiciones de humedad, cambios térmicos, exposición mecánica y presencia moderada de sustancias químicas.
Características Técnicas
El cable posee una tensión nominal de 15 kV. Cuenta con un conductor de aluminio trenzado clase B en calibre 4/0 AWG. Su aislamiento está fabricado en polietileno reticulado (XLPE) para una temperatura máxima de operación continua de 90°C. La pantalla metálica de cobre al 100% proporciona una distribución uniforme del campo eléctrico. La cubierta exterior de PVC está diseñada para resistir la intemperie, la abrasión y los impactos físicos. Este cable opera a una frecuencia nominal de 60 Hz y es adecuado tanto para instalaciones interiores como exteriores.
