MT Aluminio 15Kv
Categoría
MT Aluminio 15Kv
- Calibre (AWG): 2/0 AWG
- Número total de hilos: 19
- Sección del conductor: 67,4 mm²
- Diámetro del conductor: 9,57 mm
- Diámetro exterior nominal: 25,1 mm
- Peso aproximado: 701,86 kg/km
- Mínimo espesor e cubiertad: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,437 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,558 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 175 A
- Ampacidad nominal al aire 40°C.: 235 A
- Capacitancia Nominal: 216,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,163 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,146 Ohm/km
- Tensión de Halado Máximo del Conductor: 4 kN
- Diámetro mínimo de Curvatura: 302 mm
Descripción General

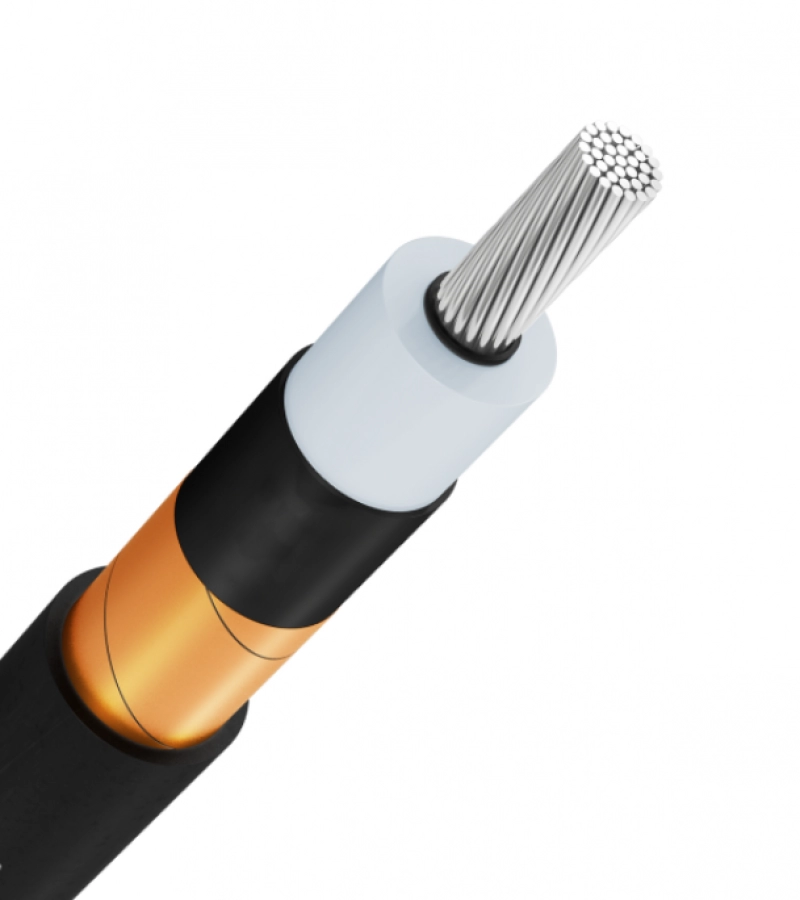

Este cable está diseñado para sistemas eléctricos de distribución en media tensión con una tensión nominal de hasta 15 kV. Su conductor de aluminio trenzado en calibre 2/0 AWG proporciona una buena capacidad de conducción eléctrica con un peso considerablemente menor que los cables de cobre, lo que facilita su manipulación e instalación.
El aislamiento en polietileno reticulado (XLPE) permite una operación continua a temperaturas de hasta 90°C, ofreciendo excelente resistencia térmica, propiedades mecánicas y estabilidad dieléctrica. Además, incorpora una pantalla metálica de cobre al 100%, que cumple la función de control del campo eléctrico y aumenta la seguridad del sistema.
La cubierta exterior de PVC brinda protección frente a la humedad, la abrasión, productos químicos moderados y condiciones ambientales adversas, extendiendo la vida útil del cable en entornos exigentes. Su diseño robusto permite su instalación tanto en canalizaciones como directamente enterrado.
Normas de Fabricación Aplicables
Este cable cumple con los requisitos de las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, garantizando calidad, confiabilidad eléctrica y seguridad operativa bajo estándares nacionales e internacionales.
Usos y Aplicaciones
Está destinado a sistemas de distribución subterránea de media tensión, alimentación de subestaciones, transformadores, tableros de distribución y motores industriales. También es apropiado para instalaciones eléctricas en edificios comerciales, centros industriales, hospitales, centros logísticos y proyectos de infraestructura eléctrica urbana o rural.
Gracias a su aislamiento en XLPE y su cubierta de PVC, este cable es apto para instalación en ductos, bandejas portacables o directamente enterrado, resistiendo la exposición a humedad, temperaturas extremas y agentes químicos moderados.
Características Técnicas
El cable tiene una tensión nominal de 15 kV, conductor de aluminio trenzado clase B en calibre 2/0 AWG, aislamiento en XLPE con temperatura máxima de operación de 90°C, pantalla de cobre al 100% y cubierta exterior en PVC de alta resistencia mecánica y ambiental. Opera a una frecuencia nominal de 60 Hz y es adecuado tanto para instalaciones interiores como exteriores.
