MT Aluminio 15Kv
Categoría
MT Aluminio 15Kv
- Calibre (AWG): 2 AWG
- Número total de hilos: 7
- Sección del conductor: 33,6 mm²
- Diámetro del conductor: 6,81 mm
- Diámetro exterior nominal: 21,58 mm
- Peso aproximado: 494,66 kg/km
- Mínimo espesor de cubierta: 1,4 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,874 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 1,118 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 120 A
- Ampacidad nominal al aire 40°C.: 150 A
- Capacitancia Nominal: 174,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,181 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,163 Ohm/km
- Tensión de Halado Máximo del Conductor: 2 kN
- Diámetro mínimo de Curvatura: 259 mm
Descripción General

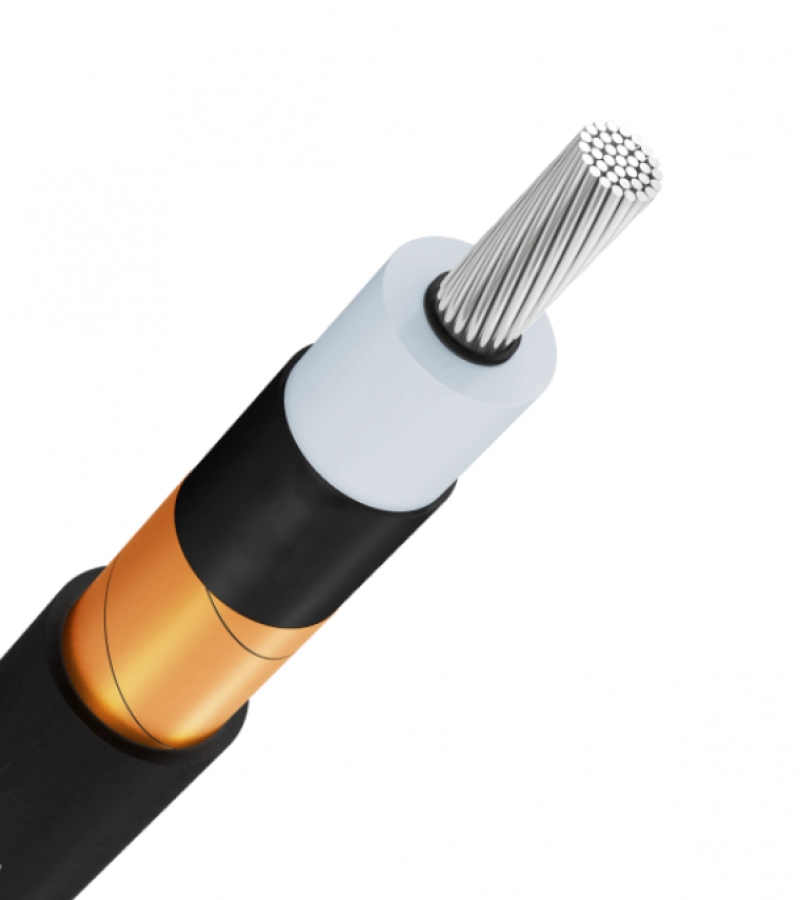

El cable de media tensión de aluminio con aislamiento XLPE y construcción de 100 hilos está diseñado para la distribución de energía eléctrica en sistemas con tensión nominal de hasta 15 kV. Su conductor, fabricado en aluminio trenzado con una sección transversal equivalente a 259 mm², ofrece una excelente relación entre peso y conductividad, siendo una alternativa eficiente y económica frente a cables de cobre. El aislamiento en polietileno reticulado (XLPE) permite una temperatura de operación continua de hasta 90°C, con excelente resistencia térmica, dieléctrica y mecánica, lo que garantiza un desempeño estable y seguro incluso en condiciones exigentes.
La construcción del cable está pensada para instalaciones tanto en ductos como directamente enterradas, gracias a su robustez y resistencia frente a la humedad, agentes químicos moderados y esfuerzos mecánicos. Su diseño de 100 hilos facilita la flexibilidad durante el tendido, reduciendo el tiempo y los costos de instalación en campo. Es ideal para aplicaciones en proyectos de infraestructura eléctrica urbana, industrial, comercial y de energía renovable.
Normas de Fabricación Aplicables
Este cable ha sido fabricado cumpliendo con los lineamientos técnicos establecidos por normas internacionales e industriales como NMX-J-142-ANCE, ICEA S-93-639, e IEC 60502-2, asegurando una alta calidad en su diseño, desempeño y seguridad operativa.
Usos y Aplicaciones
Está indicado para sistemas de distribución subterránea en media tensión, así como en la alimentación de transformadores, subestaciones, plantas industriales, centros comerciales, complejos residenciales y proyectos de infraestructura eléctrica. También es utilizado en soluciones de generación y distribución de energías renovables. Su bajo peso en comparación con cables de cobre lo convierte en una excelente opción para instalaciones donde la eficiencia del manejo e instalación sea clave. Gracias a su aislamiento en XLPE, este cable soporta condiciones ambientales rigurosas, humedad permanente, suelos moderadamente agresivos y entornos industriales con presencia de aceites o químicos.
Características Técnicas
El cable posee una tensión nominal de operación de 15 kV y está construido con un conductor de aluminio trenzado clase B, compuesto por 100 hilos, con sección nominal de 259 mm². El aislamiento de XLPE permite una temperatura de operación continua de 90°C y presenta excelentes propiedades dieléctricas. La construcción del cable está optimizada para reducir pérdidas eléctricas y garantizar la integridad del sistema en ciclos prolongados de operación.
