MT Aluminio 15Kv
- Calibre (AWG): 250 KCMIL
- Número total de hilos: 37
- Sección del conductor: 127 mm²
- Diámetro del conductor: 13,25 mm
- Diámetro exterior nominal: 28,78 mm
- Peso aproximado: 969,4 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,233 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,297 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 250 A
- Ampacidad nominal al aire 40°C.: 345 A
- Capacitancia Nominal: 271,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,148 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,131 Ohm/km
- Tensión de Halado Máximo del Conductor: 7 kN
- Diámetro mínimo de Curvatura: 346 mm
Descripción General

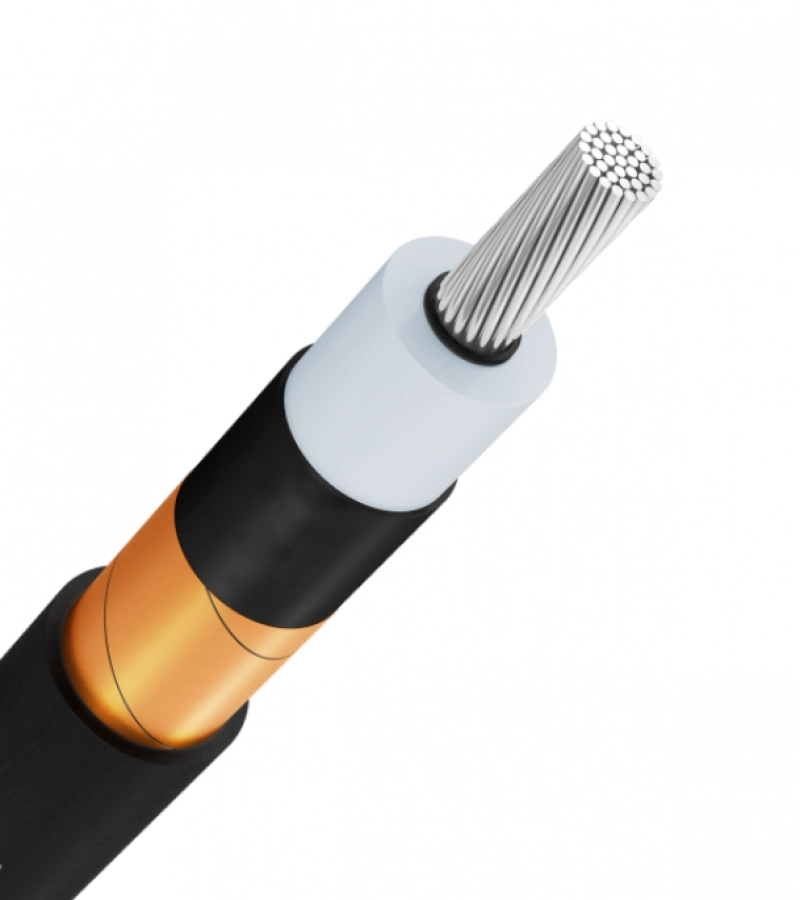

Este cable de media tensión está diseñado para sistemas de distribución eléctrica con una tensión nominal de hasta 15 kV. Su conductor de aluminio trenzado clase B en calibre 250 kcmil proporciona una combinación ideal entre capacidad de conducción eléctrica, peso reducido y eficiencia económica, lo que lo hace especialmente adecuado para proyectos de infraestructura e instalaciones industriales de media y alta demanda.
El aislamiento en polietileno reticulado (XLPE) permite una operación continua a temperaturas de hasta 90°C, ofreciendo alta resistencia térmica, propiedades mecánicas superiores y excelente comportamiento dieléctrico. La pantalla metálica de cobre al 100% garantiza un control uniforme del campo eléctrico, mayor seguridad operativa y una disipación eficiente de posibles corrientes de falla.
La cubierta exterior de PVC proporciona una sólida protección frente a la humedad, la abrasión, productos químicos moderados y la exposición a condiciones ambientales exigentes, asegurando una larga vida útil incluso en ambientes hostiles.
Normas de Fabricación Aplicables
El producto cumple con los estándares técnicos establecidos en las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, garantizando desempeño, seguridad y calidad de acuerdo con lineamientos nacionales e internacionales reconocidos.
Usos y Aplicaciones
Este cable es adecuado para redes de distribución subterránea en media tensión, alimentación de subestaciones eléctricas, transformadores, bancos de capacitores y centros de carga. También se utiliza en instalaciones eléctricas de edificios comerciales, plantas industriales, hospitales, centros de datos y en proyectos de infraestructura energética, urbana y rural.
Puede instalarse en ductos, bandejas portacables o directamente enterrado, gracias a su resistencia frente a la humedad, variaciones térmicas y agentes químicos. Su diseño compacto facilita el tendido en obra, reduciendo tiempos de instalación y costos asociados.
Características Técnicas
El cable tiene una tensión nominal de 15 kV. Está construido con un conductor de aluminio trenzado clase B de 250 kcmil, aislamiento de XLPE para operación continua a 90°C, pantalla metálica de cobre al 100% para control del campo eléctrico y una cubierta exterior de PVC resistente a la intemperie, abrasión e impactos mecánicos. Opera a una frecuencia nominal de 60 Hz y es apto tanto para instalaciones interiores como exteriores.
