MT Aluminio 15Kv
Categoría
MT Aluminio 15Kv
- Calibre (AWG): 1/0 AWG
- Número total de hilos: 19
- Sección del conductor: 53,5 mm²
- Diámetro del conductor: 8,52 mm
- Diámetro exterior nominal: 24,05 mm
- Peso aproximado: 633,49 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,55 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,703 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 155 A
- Ampacidad nominal al aire 40°C.: 200 A
- Capacitancia Nominal: 200,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,169 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,151 Ohm/km
- Tensión de Halado Máximo del Conductor: 3 kN
- Diámetro mínimo de Curvatura: 289 mm
Descripción General

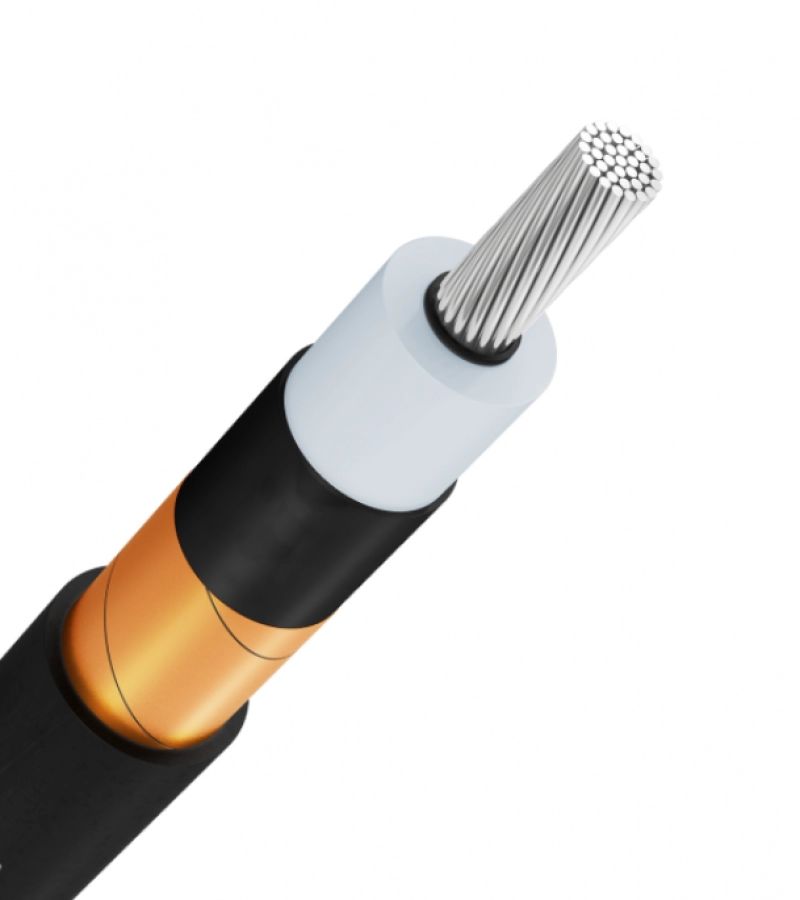

Este cable está diseñado para sistemas de distribución de energía en media tensión con una tensión nominal de hasta 15 kV. El conductor de aluminio trenzado en calibre 1/0 AWG ofrece una excelente relación entre rendimiento eléctrico, peso y costo, siendo una opción eficiente para instalaciones de mediana capacidad.
El aislamiento en polietileno reticulado (XLPE) permite una operación continua a 90°C, garantizando resistencia térmica, mecánica, química y una excelente estabilidad dieléctrica. Además, cuenta con una pantalla metálica de cobre al 100% que permite controlar el campo eléctrico, mejorando la seguridad del sistema.
La cubierta exterior está fabricada en PVC, brindando una alta protección frente a la abrasión, la humedad, agentes químicos moderados y condiciones ambientales adversas. Su diseño compacto permite facilidad de instalación en ductos, canalizaciones o directamente enterrado, cumpliendo con los requerimientos de proyectos eléctricos exigentes.
Normas de Fabricación Aplicables
Este cable cumple con las especificaciones de calidad establecidas en las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, lo que garantiza seguridad, desempeño y confiabilidad conforme a estándares nacionales e internacionales.
Usos y Aplicaciones
Está destinado a redes de distribución de media tensión, alimentación de transformadores, subestaciones, bancos de carga y sistemas de respaldo. También se utiliza en instalaciones eléctricas de edificios comerciales, centros de datos, plantas industriales y proyectos de infraestructura urbana.
Su construcción le permite operar en ambientes agresivos, húmedos o enterrados directamente, gracias a la resistencia del aislamiento XLPE y la protección adicional de su cubierta de PVC. La combinación de materiales y diseño asegura durabilidad, facilidad de instalación y bajo mantenimiento.
Características Técnicas
El cable tiene una tensión nominal de 15 kV, con un conductor de aluminio trenzado clase B en calibre 1/0 AWG. El aislamiento está fabricado en XLPE para una temperatura de operación continua de 90°C. Incorpora una pantalla metálica de cobre al 100% para control del campo eléctrico y una cubierta exterior de PVC resistente a la intemperie, impactos mecánicos y agentes químicos moderados. Opera a una frecuencia nominal de 60 Hz y es apto tanto para instalaciones interiores como exteriores.
