Categoría :
MT Cobre 15Kv
Categoría
MT Cobre 15Kv
- Calibre (AWG): 500 KCMIL
- Número total de hilos: 37
- Sección del conductor: 253 mm²
- Diámetro del conductor: 18,74 mm
- Diámetro exterior nominal: 34,27 mm
- Peso aproximado: 3048 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,071 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,092 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 465 A
- Ampacidad nominal al aire 40°C.: 685 A
- Capacitancia Nominal: 353,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,135 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,118 Ohm/km
- Tensión de Halado Máximo del Conductor: 17 kN
- Diámetro mínimo de Curvatura: 411 mm
Descripción General

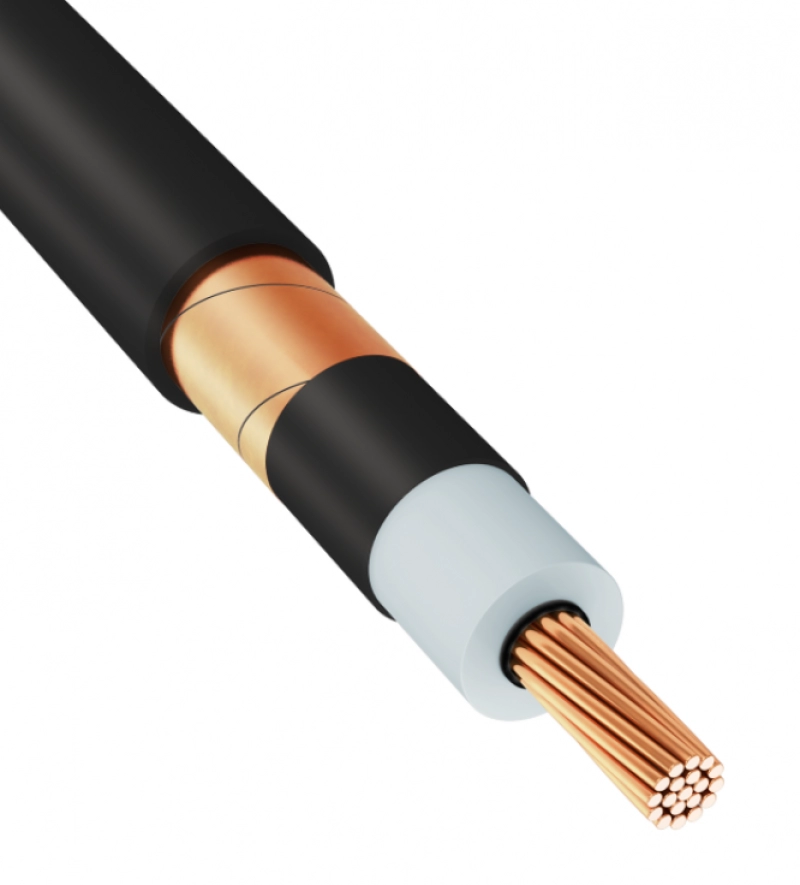

Este cable está especialmente diseñado para la distribución de energía eléctrica en sistemas de media tensión de hasta 15 kV. Su conductor de cobre suave trenzado garantiza una elevada conductividad y un excelente comportamiento ante cargas eléctricas continuas. El aislamiento de polietileno reticulado (XLPE) permite operar a una temperatura máxima de 90°C, brindando alta resistencia térmica, mecánica y química. La pantalla de cobre al 100% refuerza la seguridad eléctrica mediante un control efectivo de los esfuerzos del campo eléctrico. Su cubierta exterior de PVC protege al cable contra la abrasión, la humedad, impactos mecánicos y la exposición a agentes externos. Con un calibre de 500 kcmil, este cable es idóneo para proyectos industriales, comerciales e infraestructura de gran envergadura donde se requiere alta capacidad de transporte de energía.
Normas de Fabricación Aplicables
Cumple con los lineamientos de las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, asegurando calidad, confiabilidad y desempeño bajo estándares nacionales e internacionales reconocidos.
Usos y Aplicaciones
Se emplea en redes de distribución subterránea en media tensión, alimentación de transformadores, subestaciones y tableros de distribución. Es apto para instalaciones eléctricas de edificios con gran demanda energética, tales como hospitales, centros comerciales, plantas industriales y complejos corporativos. También resulta ideal para suministrar energía a equipos de alta potencia en entornos industriales o proyectos de infraestructura civil y minera. Puede instalarse en ductos o directamente enterrado, gracias a su capacidad de resistir la humedad, la abrasión y la acción de agentes químicos moderados.
Características Técnicas
Este cable cuenta con una tensión nominal de 15 kV, conductor de cobre suave trenzado clase B, aislamiento de XLPE para operación continua a 90°C, pantalla de cobre al 100% y cubierta de PVC de alta resistencia a la intemperie. Su frecuencia nominal de operación es de 60 Hz, con un calibre de 500 kcmil.
