MT Cobre 15Kv
Categoría
MT Cobre 15Kv
- Calibre (AWG): 2/0 AWG
- Número total de hilos: 19
- Sección del conductor: 67,4 mm²
- Diámetro del conductor: 9,57 mm
- Diámetro exterior nominal: 25,1 mm
- Peso aproximado: 1121 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,266 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,34 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 230 A
- Ampacidad nominal al aire 40°C.: 300 A
- Capacitancia Nominal: 216,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,163 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,146 Ohm/km
- Tensión de Halado Máximo del Conductor: 5 kN
- Diámetro mínimo de Curvatura: 301 mm
Descripción General

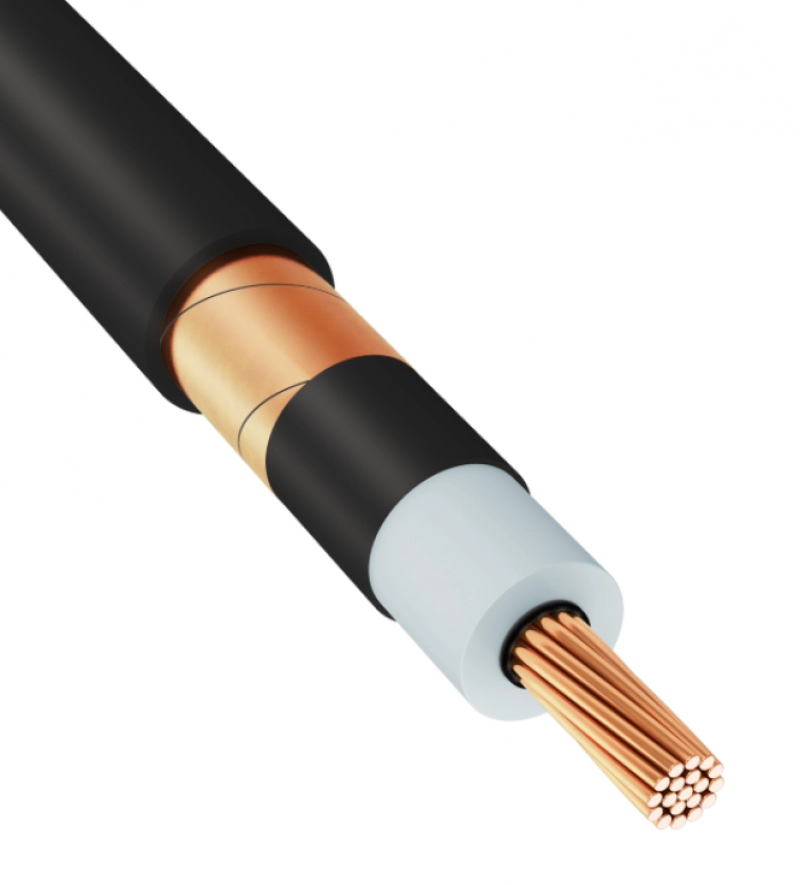

Este cable está diseñado para la distribución de energía eléctrica en sistemas de media tensión con tensión nominal de hasta 15 kV. Su conductor de cobre suave trenzado garantiza una excelente conductividad y confiabilidad eléctrica. El aislamiento de polietileno reticulado (XLPE) permite operar a temperaturas de hasta 90°C de forma continua, asegurando gran resistencia térmica, química y mecánica. La pantalla de cobre al 100% proporciona un control eficaz del campo eléctrico, incrementando la seguridad en la instalación. La cubierta exterior de PVC le confiere resistencia frente a la abrasión, la humedad, impactos mecánicos y condiciones ambientales adversas. Con un calibre de 2/0 AWG, resulta ideal para aplicaciones en entornos industriales, comerciales y proyectos de infraestructura de media exigencia energética.
Normas de Fabricación Aplicables
Este producto cumple con las especificaciones establecidas en las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, garantizando su calidad y desempeño bajo estándares nacionales e internacionales.
Usos y Aplicaciones
Es apto para redes de distribución subterránea en media tensión, alimentación de transformadores, tableros de distribución y subestaciones. También puede utilizarse en instalaciones eléctricas de edificios con alta demanda energética, como hospitales, centros comerciales y corporativos, así como para alimentar maquinaria industrial de mediana y alta capacidad. Su construcción le permite ser instalado en ductos o directamente enterrado, soportando condiciones de humedad, abrasión y exposición a agentes químicos moderados.
Características Técnicas
Este cable presenta una tensión nominal de 15 kV, con conductor de cobre suave trenzado clase B, aislamiento de XLPE para operación continua a 90°C, pantalla de cobre al 100% y cubierta de PVC resistente a la intemperie. Su frecuencia nominal de trabajo es de 60 Hz, con calibre 2/0 AWG.
