Categoría :
MT Cobre 15Kv
Categoría
MT Cobre 15Kv
- Calibre (AWG): 250 KCMIL
- Número total de hilos: 37
- Sección del conductor: 127 mm²
- Diámetro del conductor: 13,25 mm
- Diámetro exterior nominal: 28,78 mm
- Peso aproximado: 1755 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,142 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,181 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 325 A
- Ampacidad nominal al aire 40°C.: 445 A
- Capacitancia Nominal: 271,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,145 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,127 Ohm/km
- Tensión de Halado Máximo del Conductor: 9 kN
- Diámetro mínimo de Curvatura: 345 mm
Descripción General

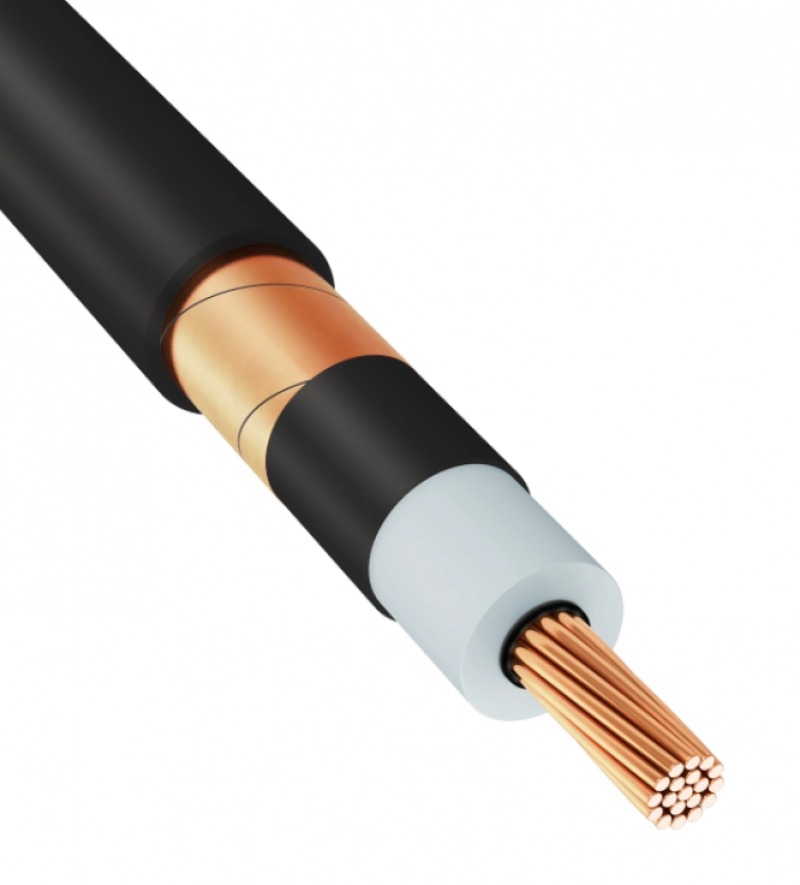

Este cable está diseñado para la distribución de energía eléctrica en sistemas de media tensión de hasta 15 kV. Su conductor de cobre suave trenzado asegura una excelente conductividad y confiabilidad operativa. El aislamiento de polietileno reticulado (XLPE) permite una temperatura de operación continua de 90°C, ofreciendo una alta resistencia térmica, química y mecánica. Además, cuenta con una pantalla de cobre al 100% que ayuda a controlar los esfuerzos eléctricos y proporciona mayor seguridad. La cubierta exterior de PVC protege el cable frente a la abrasión, la humedad, impactos mecánicos y condiciones ambientales agresivas. Su calibre de 250 kcmil lo hace adecuado para instalaciones que demandan alta capacidad de conducción de energía en entornos industriales, comerciales y de infraestructura.
Normas de Fabricación Aplicables
Este producto cumple con los requisitos establecidos en NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, garantizando desempeño y calidad bajo estándares nacionales e internacionales.
Usos y Aplicaciones
El cable está diseñado para redes de distribución subterránea en media tensión, alimentación de transformadores, tableros de distribución y subestaciones. También es apto para instalaciones eléctricas de edificios de alta demanda energética, como hospitales, centros comerciales y corporativos. Puede emplearse en el suministro de energía a maquinaria industrial de gran capacidad, así como en proyectos de infraestructura civil y minera. Su construcción le permite ser instalado en ductos o directamente enterrado, gracias a su excelente resistencia frente a la humedad, la abrasión y agentes químicos moderados.
Características Técnicas
El cable posee una tensión nominal de 15 kV, conductor de cobre suave trenzado clase B, aislamiento de XLPE para operación continua a 90°C, pantalla de cobre al 100% y cubierta de PVC resistente a la intemperie. Su frecuencia nominal de trabajo es de 60 Hz y su calibre es de 250 kcmil.
