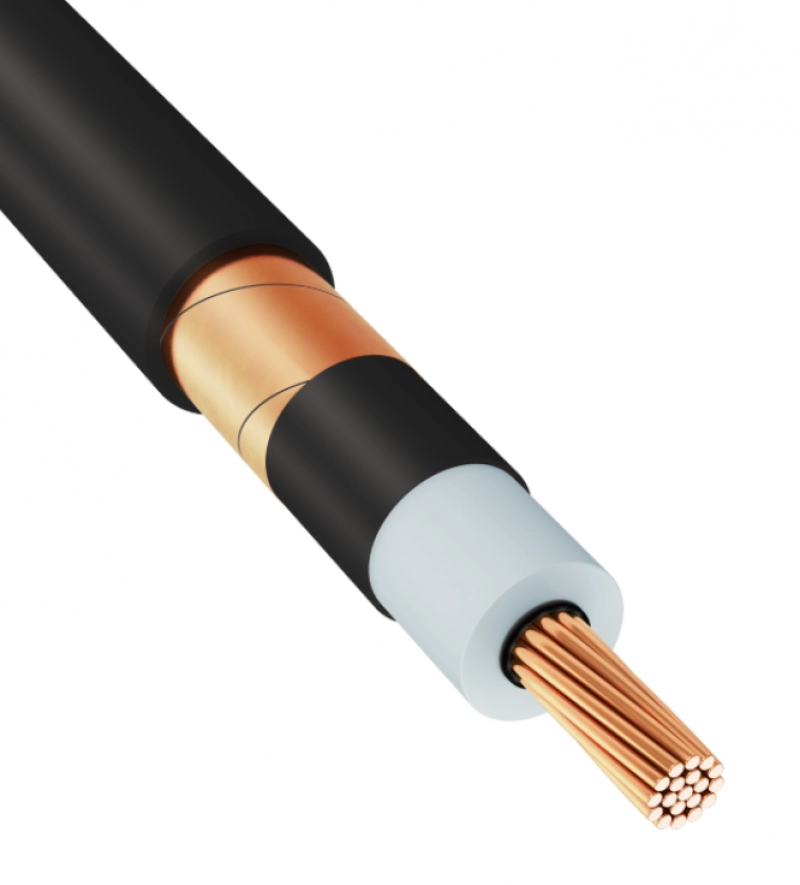

Media Tensión Cobre 90°C XLPE 15kV No 4/0 100% PC PVC 201759
Consultar IVA incluido

Precio

$1

Precio Sujeto a Disponibilidad
Consultar Stock
SKU : 201759

Categoría : MT Cobre 15Kv

Categoría

MT Cobre 15Kv

  • Calibre (AWG): 4/0 AWG
  • Número total de hilos: 19
  • Sección del conductor: 107 mm²
  • Diámetro del conductor: 12,1 mm
  • Diámetro exterior nominal: 27,6 mm
  • Peso aproximado: 1551 kg/km
  • Mínimo espesor de cubierta: 1,78 mm
  • Max. Resistencia DC del Conductor a 20 º C: 0,167 Ohm/km
  • Max. Resistencia Electrica AC 60Hz 90°C: 0,214 Ohm/km
  • Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 295 A
  • Ampacidad nominal al aire 40°C.: 400 A
  • Capacitancia Nominal: 254,0 pF/m
  • Reactancia inductiva a 60 Hz - formación plana: 0,153 Ohm/km
  • Reactancia inductiva a 60 Hz - formación triangular: 0,136 Ohm/km
  • Tensión de Halado Máximo del Conductor: 7 kN
  • Diámetro mínimo de Curvatura: 331 mm

Contactar un asesor Pregúntale a un Asesor


Compartir

Descripción General

Este cable está diseñado para sistemas de distribución de energía eléctrica en media tensión hasta 15 kV. Su conductor de cobre trenzado garantiza alta conductividad y confiabilidad en la transmisión de energía. El aislamiento de polietileno reticulado (XLPE) permite una temperatura de operación continua de 90°C, proporcionando excelente resistencia térmica, química y mecánica. Incorpora una pantalla de cobre al 100% que brinda control de esfuerzos eléctricos y mejora la seguridad del sistema, mientras que su cubierta exterior de PVC lo protege contra la abrasión, humedad, impactos mecánicos y exposición ambiental. Con un calibre de 4/0 AWG, está especialmente indicado para aplicaciones industriales, comerciales y de infraestructura de alta exigencia.


Normas de Fabricación Aplicables

El cable cumple con las especificaciones de NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, asegurando un desempeño confiable y seguro bajo estándares nacionales e internacionales.


Usos y Aplicaciones

Es adecuado para redes de distribución subterránea de media tensión, alimentación de transformadores, tableros de distribución y subestaciones. También puede emplearse en instalaciones eléctricas de edificios de alta demanda energética, como hospitales, centros comerciales y oficinas, así como en el suministro de energía a maquinaria industrial de gran capacidad. Resulta idóneo para proyectos de infraestructura civil o minera, con posibilidad de instalación en ductos o directamente enterrado, gracias a su excelente resistencia ante condiciones ambientales y agentes químicos moderados.


Características Técnicas

Este cable tiene una tensión nominal de 15 kV, con conductor de cobre suave trenzado clase B, aislamiento de XLPE para operación continua a 90°C, pantalla de cobre al 100% y cubierta exterior de PVC resistente a la intemperie. Su frecuencia nominal es de 60 Hz, con un calibre 4/0 AWG.
