MT Cobre 15Kv
Categoría
MT Cobre 15Kv
- Calibre (AWG): 350 KCMIL
- Número total de hilos: 37
- Sección del conductor: 177 mm²
- Diámetro del conductor: 15,68 mm
- Diámetro exterior nominal: 31,21 mm
- Peso aproximado: 2285 kg/km
- Mínimo espesor de cubierta: 1,78 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,101 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,13 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 390 A
- Ampacidad nominal al aire 40°C.: 550 A
- Capacitancia Nominal: 308,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,141 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,124 Ohm/km
- Tensión de Halado Máximo del Conductor: 12 kN
- Diámetro mínimo de Curvatura: 375 mm
Descripción General

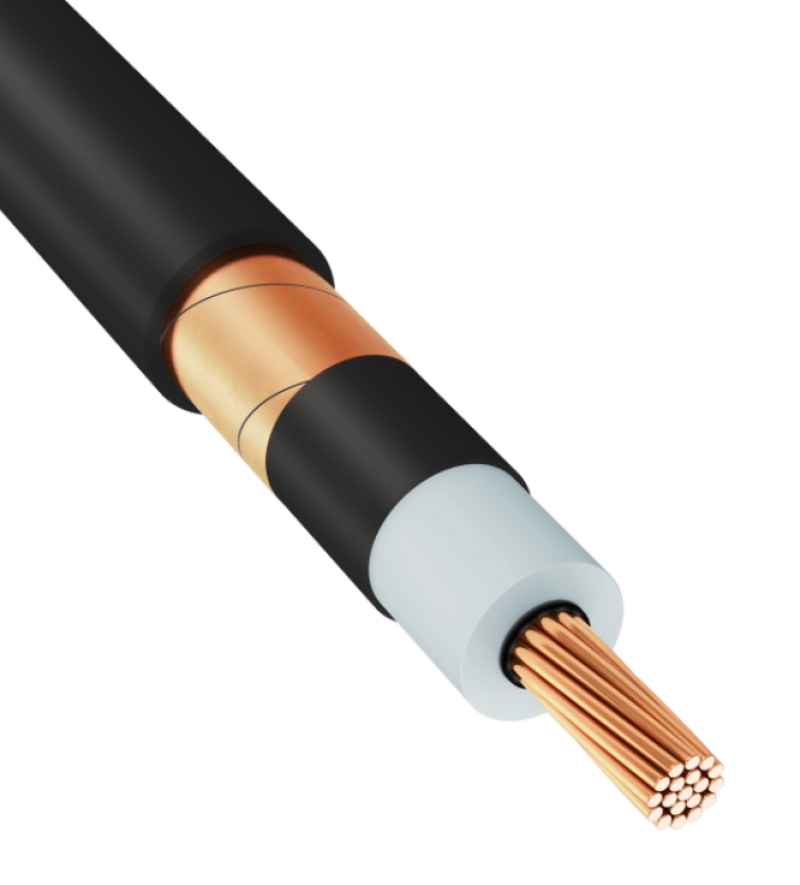

Este cable está especialmente diseñado para la distribución de energía eléctrica en sistemas de media tensión hasta 15 kV. Su conductor de cobre suave trenzado ofrece una excelente conductividad eléctrica y una operación segura y confiable. El aislamiento de polietileno reticulado (XLPE) soporta una temperatura de operación continua de 90°C, garantizando alta resistencia térmica, mecánica y química. Además, incorpora una pantalla de cobre al 100%, que proporciona control efectivo de esfuerzos eléctricos y una mayor seguridad en la instalación. Su cubierta exterior de PVC refuerza la protección contra la humedad, abrasión, impactos mecánicos y la exposición a condiciones ambientales adversas. El calibre 350 kcmil permite cubrir demandas de alta capacidad energética en proyectos industriales, comerciales y de infraestructura de gran envergadura.
Normas de Fabricación Aplicables
Este cable cumple con los requisitos establecidos en las normas NMX-J-142-ANCE, ICEA S-93-639 e IEC 60502-2, garantizando su calidad y desempeño bajo estándares nacionales e internacionales reconocidos.
Usos y Aplicaciones
Se utiliza principalmente en redes de distribución subterránea de media tensión, alimentando transformadores, tableros de distribución y subestaciones. Es adecuado para instalaciones eléctricas en edificios de alta demanda energética, como hospitales, centros comerciales, complejos corporativos y también para suministrar energía a equipos industriales de gran capacidad. Resulta idóneo en proyectos de infraestructura civil y minera, con posibilidad de instalación tanto en ductos como de forma directamente enterrada, gracias a su resistencia ante condiciones ambientales adversas y agentes químicos moderados.
Características Técnicas
Este cable posee una tensión nominal de 15 kV, con conductor de cobre suave trenzado clase B, aislamiento de XLPE diseñado para operar a 90°C de forma continua, pantalla de cobre al 100% y cubierta exterior de PVC de alta resistencia a la intemperie. Trabaja a una frecuencia nominal de 60 Hz, con un calibre de 350 kcmil.
