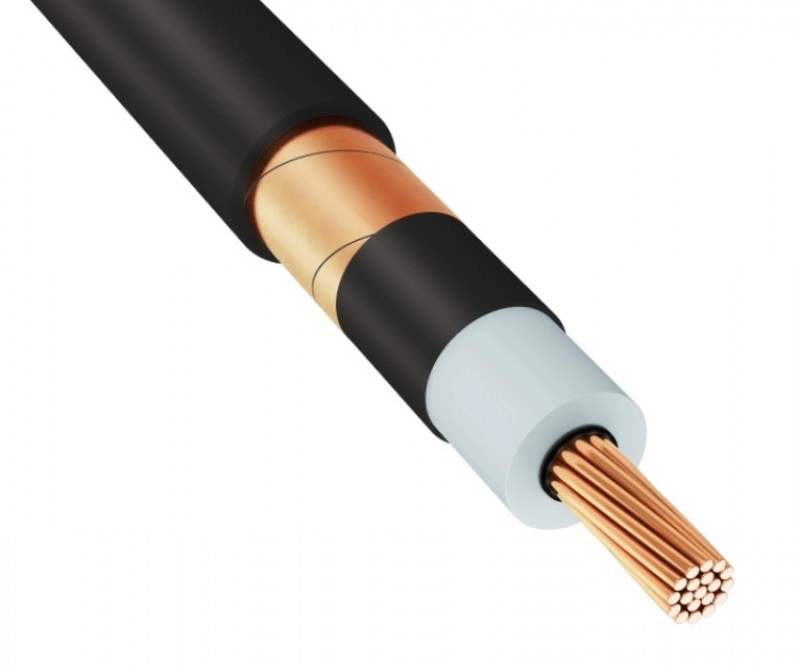

Media Tensión Cobre 90°C XLPE 35kV No 1/0 133% | Cables Colombia

Categoría : MT Cobre 35Kv

Categoría

MT Cobre 35Kv

• Calibre (AWG): 1/0 AWG
• Número total de hilos: 19
• Sección del conductor: 53,5 mm²
• Diámetro del conductor: 8,52 mm
• Diámetro exterior nominal: 36,47 mm
• Peso aproximado: 1639,6 kg/km
• Mínimo espesor de cubierta: 1,78 mm
• Max. Resistencia DC del Conductor a 20 º C: 0,335 Ohm/km
• Max. Resistencia Electrica AC 60Hz 90°C: 0,428 Ohm/km
• Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 200 A
• Ampacidad nominal al aire 40°C.: 260 A
• Capacitancia Nominal: 111,325 pF/m
• Reactancia inductiva a 60 Hz - formación plana: 0,2 Ohm/km
• Reactancia inductiva a 60 Hz - formación triangular: 0,183 Ohm/km
• Tensión de Halado Máximo del Conductor: 4 kN
• Diámetro mínimo de Curvatura: 438 mm
