MT Aluminio 35Kv
Categoría
MT Aluminio 35Kv
- Calibre (AWG): 500 KCMIL
- Número total de hilos: 37
- Sección del conductor: 253 mm²
- Diámetro del conductor: 18,74 mm
- Diámetro exterior nominal: 48,31 mm
- Peso aproximado: 2652,93 kg/km
- Mínimo espesor de cubierta: 2,54 mm
- Max. Resistencia DC del Conductor a 20 º C: 0,116 Ohm/km
- Max. Resistencia Electrica AC 60Hz 90°C: 0,149 Ohm/km
- Ampacidad direc.enterrado/Ducto 20°C - Form.Triangular: 370 A
- Ampacidad nominal al aire 40°C.: 530 A
- Capacitancia Nominal: 206,0 pF/m
- Reactancia inductiva a 60 Hz - formación plana: 0,161 Ohm/km
- Reactancia inductiva a 60 Hz - formación triangular: 0,144 Ohm/km
- Tensión de Halado Máximo del Conductor: 13 kN
- Diámetro mínimo de Curvatura: 580 mm

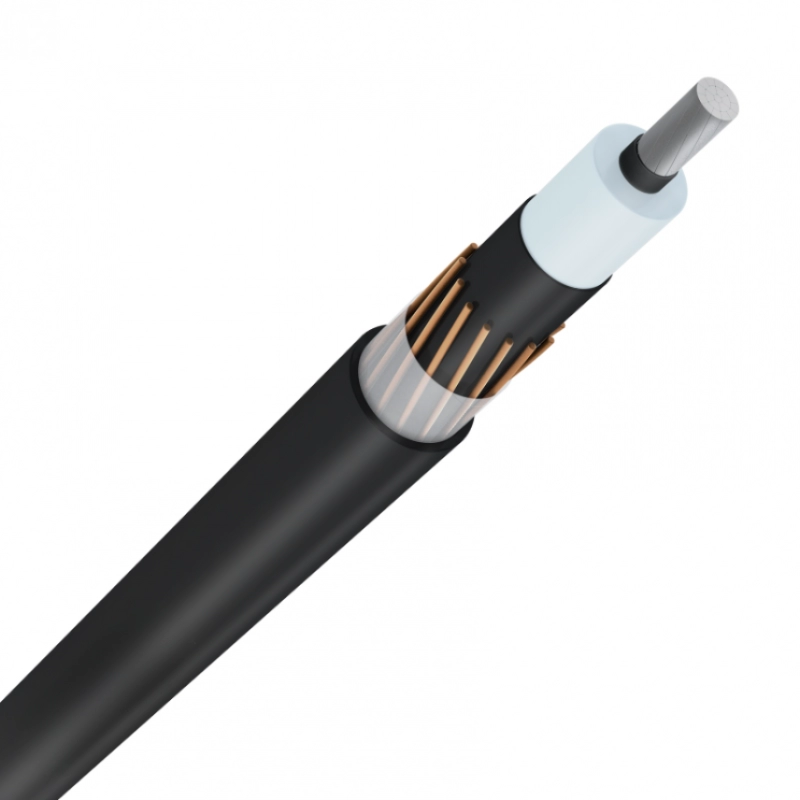

Media Tensión Aluminio
El cable de Media Tensión Aluminio es una solución eficiente y confiable para la conducción de energía en redes eléctricas de media tensión. Fabricado con un conductor de aluminio, este cable ofrece una excelente relación costo-beneficio al ser más liviano que el cobre, lo cual facilita su transporte e instalación, especialmente en tramos largos o difíciles. Su diseño está pensado para soportar condiciones exigentes en instalaciones aéreas, subterráneas o en canalizaciones, dependiendo de su configuración de aislamiento y cubierta.
Este tipo de cable está disponible en diferentes niveles de aislamiento (generalmente XLPE) y niveles de tensión (como 8.7/15 kV o superiores), garantizando un desempeño seguro y continuo en sistemas eléctricos industriales, comerciales y de infraestructura pública. Además, puede contar con pantallas metálicas, cubiertas especiales o protección contra rayos UV, según el entorno donde se instale.
Aplicaciones del cable Media Tensión Aluminio:
-
Redes de distribución eléctrica: Transmisión de energía en sistemas urbanos y rurales de media tensión.
-
Proyectos industriales: Alimentación de maquinaria pesada y sistemas de distribución eléctrica interna.
-
Infraestructura pública: Instalaciones en hospitales, aeropuertos, estaciones de bombeo, etc.
-
Conexiones en subestaciones eléctricas: Enlace entre transformadores, celdas y tableros.
-
Instalaciones subterráneas o aéreas: Dependiendo del tipo de aislamiento y cubierta externa del cable.
